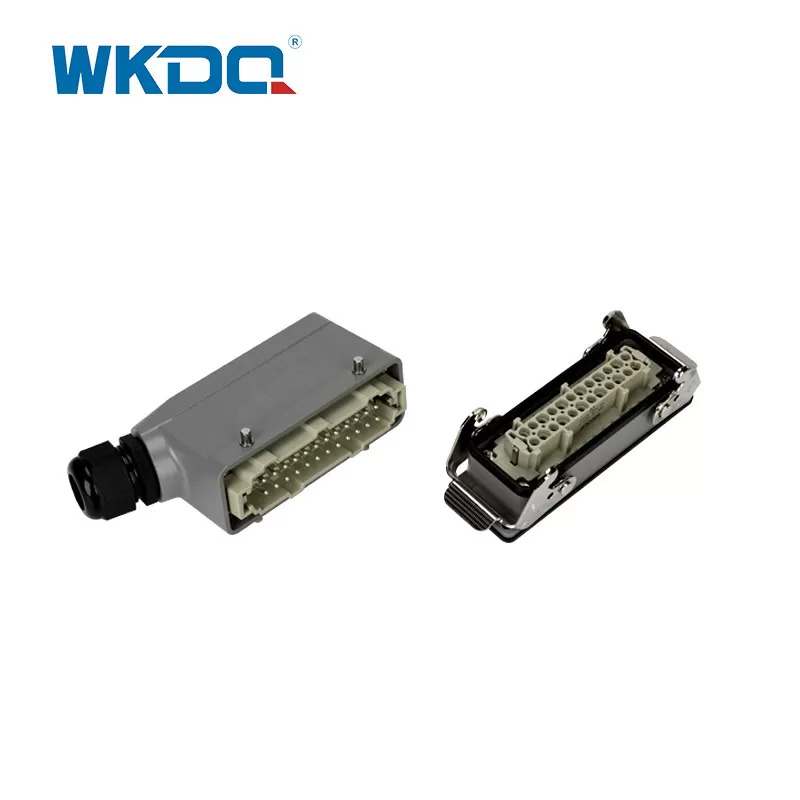

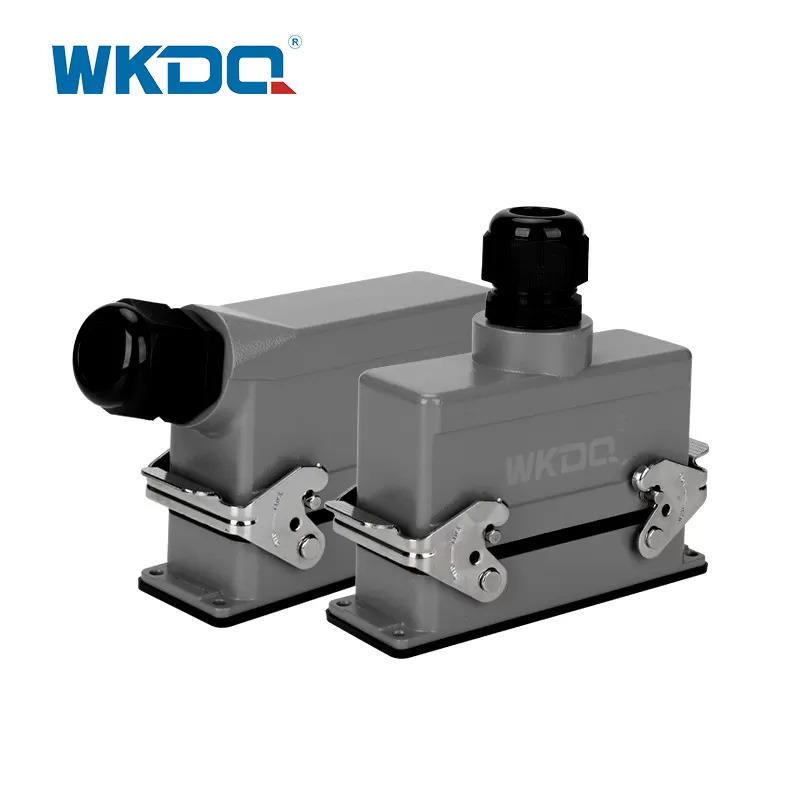

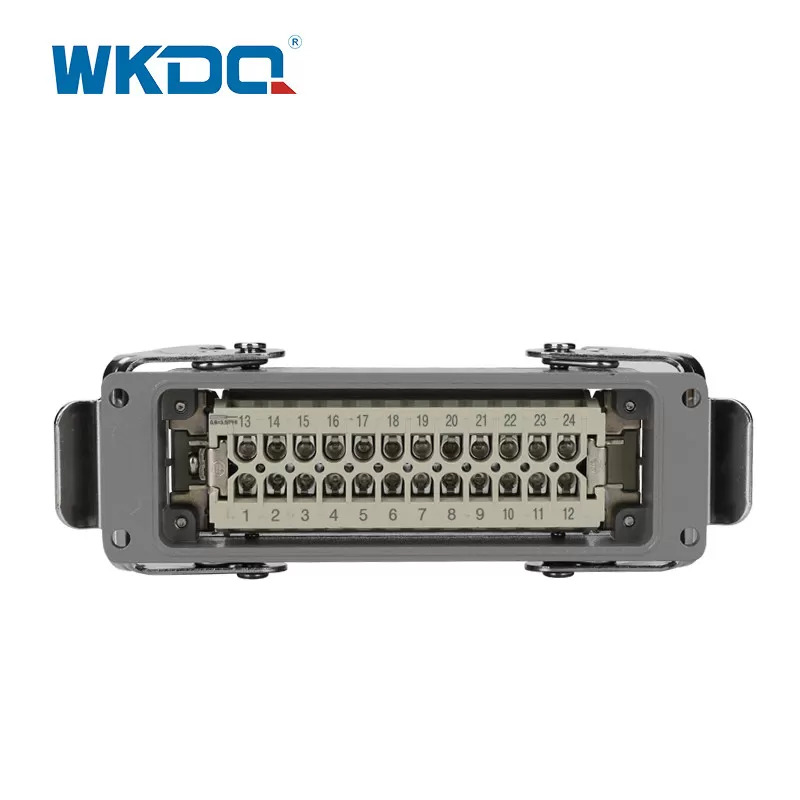

Đầu nối dây hạng nặng IP65 Nam Nữ WHE24C

Nam Nữ IP65 Heavy Duty Wire Connectors WHE24C với một loại đầu nối điện cụ thể được thiết kế cho môi trường công nghiệp khắc nghiệt và cung cấp mức độ bảo vệ xâm nhập (IP) cao chống lại bụi và nước. Dưới đây là ý nghĩa của từng thuật ngữ:

Đầu nối đực: Đầu nối cái là một phần của cặp đầu nối và thường có các chốt hoặc đầu cuối để tạo kết nối điện. Nó được thiết kế để cắm vào đầu nối cái tương ứng nhằm thiết lập kết nối điện an toàn.

Đầu nối cái: Đầu nối cái là bản sao của đầu nối nam. Nó thường chứa các ổ cắm hoặc khe nhận các chân hoặc đầu cuối từ đầu nối đực. Đầu nối cái đảm bảo giao phối phù hợp và kết nối điện đáng tin cậy khi cắm đầu nối đực.

IP65: IP65 là xếp hạng Bảo vệ chống xâm nhập (IP) chỉ định mức độ bảo vệ được cung cấp bởi các đầu nối chống lại các vật thể rắn (chẳng hạn như bụi) và chất lỏng (chẳng hạn như nước). Xếp hạng IP65 cho biết rằng các đầu nối chống bụi (không có bụi xâm nhập) và được bảo vệ chống lại các tia nước từ bất kỳ hướng nào, giúp chúng phù hợp để sử dụng trong các môi trường đầy thách thức.

Đầu nối dây hạng nặng: Đầu nối dây hạng nặng được thiết kế để xử lý dòng điện và điện áp cao, khiến chúng phù hợp cho các ứng dụng công nghiệp. Chúng được chế tạo để chịu được các điều kiện khắc nghiệt, bao gồm rung động, va đập và biến đổi nhiệt độ.

Khi chọn đầu nối dây chịu lực cao IP65 đực và cái, bạn sẽ cần xem xét các yếu tố như cấu hình chân cụ thể, khả năng tương thích kích thước dây và số lượng chân hoặc tiếp điểm cần thiết cho ứng dụng của bạn. Điều quan trọng là phải tham khảo thông số kỹ thuật, bảng dữ liệu hoặc danh mục của nhà sản xuất để đảm bảo rằng các đầu nối đáp ứng yêu cầu của bạn về xếp hạng IP65, khả năng tương thích dây và hiệu suất tổng thể.

CÁC THÔNG SỐ KỸ THUẬT

KHÔNG.	PHẦN KHÔNG.	Bên nhập cảnh	Số liên lạc	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
Đầu nối hạng nặng Điện áp/Dòng điện: 500V/16A Bề mặt: Mạ bạc Điện trở tiếp xúc: â¤1m ΩMặt cắt ngang: 1.0-2.5mm² (AWG 18-14) Lực xiết: 0.5Nm Tước chiều dài: 7mm
1	WHE06C	Lối vào bên	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
2	WHE06D	Mục đầu	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
3	WHE10C	Lối vào bên	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
4	WHE10D	Mục đầu	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
5	WHE16C	Lối vào bên	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
6	WHE16D	Mục đầu	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
7	WHE24C	Lối vào bên	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
8	WHE24D	Mục đầu	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
9	WHE32C	Lối vào bên	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
10	WHE32D	Mục đầu	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
11	WHE48C	Lối vào bên	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
12	WH48D	Mục đầu	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
